Examen corrigé hydraulique et pneumatique 2019

Université de Med Boudiaf M'sila

   Département de génie électrique


2eme année licence académique en électromécanique

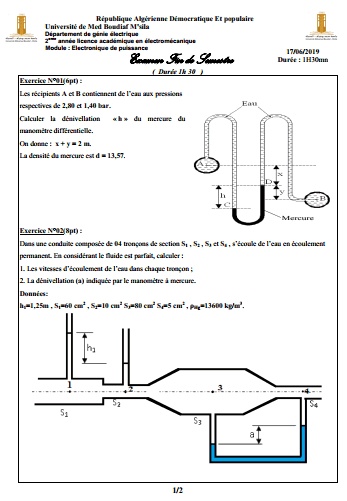

 Exercice N°01 :

Les récipients A et B contiennent de l’eau aux pressions
respectives de 2,80 et 1,40 bar.
Calculer la dénivellation « h » du mercure du
manomètre différentielle.
On donne : x + y = 2 m.
La densité du mercure est d = 13,57

Exercice N°02 :

Dans une conduite composée de 04 tronçons de section S1 , S2 , S3 et S4 , s’écoule de l’eau en écoulement permanent. En considérant le fluide est parfait, calculer :
1. Les vitesses d’écoulement de l’eau dans chaque tronçon ;
2. La dénivellation (a) indiquée par le manomètre à mercure.


Exercice N°03 :

Un liquide s’écoule dans une tuyauterie comprenant différente sections. Il arrive par une conduite A(diamètre DA=40 mm et le débit QVA=50 L.min-1 ) qui s’élargit en une conduite B (DB=60 mm) puis passe dans un embranchement de trois (3) conduites (C, D, et E) à la même vitesse(VC =VD = VE).
On donne (DC=10 mm, DD=20 mm et DE=30 mm).
Déterminer le débit et la vitesse du fluide dans chacun des quatre (4) tuyaux B, C, D, et E : QVB ?, QVC ?, QVD ?, QVE ? , VB ?, VC ?, VD ?, et VE ?
